Analisi Tecnica - Parte 2
Come per il design generale, anche quello dei cavi è molto semplice. Come prima cosa l’alimentatore non presenta un design modulare, grave mancanza per un PSU ideato per macchine da gaming. La lunghezza dei cavi è tale da permetterne comunque un uso anche in case BigTower. Il connettore principale, da 20+4 pin, è l’unico rivestito da guaina e termo restringente, mentre per gli altri connettori è presente la stessa soluzione per ogni gruppo di cavi: due fascette reggicavo in plastica e termorestringente per i cavi PCI-e.
Complessivamente si contano 2 connettori per motherboard 4+4 pin, 6 molex per hard disk e periferiche ottiche, 6 connettori Serial ATA, 1 connettore per Floppy e 2 connettori PCI-e 6+2pin.

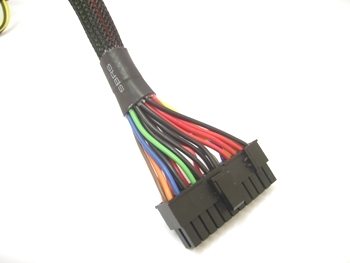

Particolare Connettore ATX 24pin
Particolare connettore PCI-E a 8/6pin

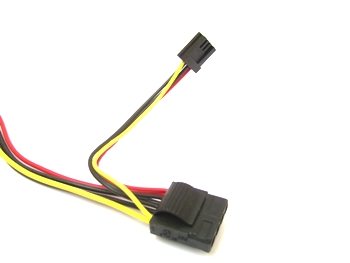

Particolare Molex e Connettore Floppy
