Analisi Esterna - Parte 1
Come ci piace fare solitamente con i case, analizzeremo adesso schematicamente ciascuna delle facciate, partendo da quella frontale.

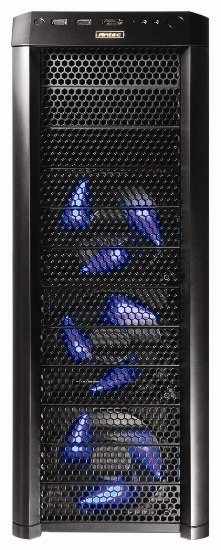

- Frontale:
Clicca per ingrandireE’ completamente rivestita da mascherine a nido d’ape che dietro di loro nascondono i cassetti adibiti all’alloggiamento di hard disk da 3.5” che comunque descriveremo in maniera dettagliata al momento dell’analisi interna. Tutta la parte frontale è caratterizzata precisamente da 12 mascherine a nido d’ape.
Clicca per ingrandire

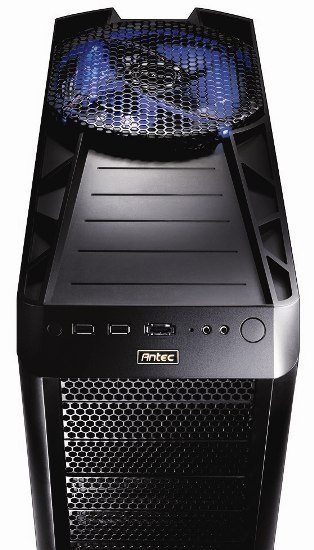

Nella parte più alta troviamo un pannello obliquo con inseriti i pulsanti Power On, Reset e porte USB, eSATA, Mic e Cuffie. Da notare come gli stessi pulsanti siano di fattura molto semplice, non presentando né indicazioni scritte, né retroilluminazioni a LED. In questo pannello l’unica prova che il case sia accesso o meno è costituita da un piccolissimo LED circolare di colore blu che indica lo stato di caricamento degli hard disk. Forse una maggiore cura del pannello stesso non avrebbe guastato. Infine, e sempre sullo stesso pannello, è impresso un logo in altorilievo Antec.
- Superiore:
Clicca per ingrandire

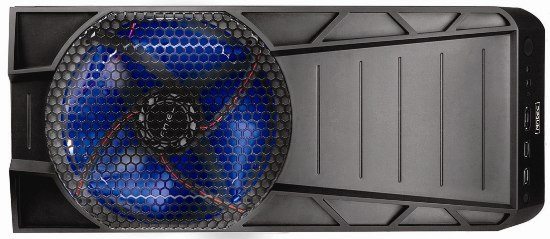

Nella parte superiore la prima cosa che si nota è che il vecchio portaoggetti del Nine Hundred è sparito in favore di una soluzione più sobria: uno scomparto “scavato” nel case ed adibito all’alloggiamento di oggetti di piccole dimensioni. Ai lati troviamo un disegno a “trapezi” che conferisce aggressività e che introduce alla grossa ventola da 200 millimetri con LED blu, anch’essa ricoperta da una maschera a nido d’ape e le cui funzionalità analizzeremo al momento dell’analisi interna.
Clicca per ingrandire
- Posteriore:

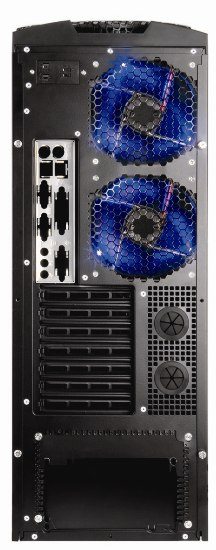

A prima vista, guardando il pannello posteriore, la prima cosa che si nota è la presenza di ben due ventole da 120mm con Led blu, a differenza del Nine Hundred che ne aveva una sola.

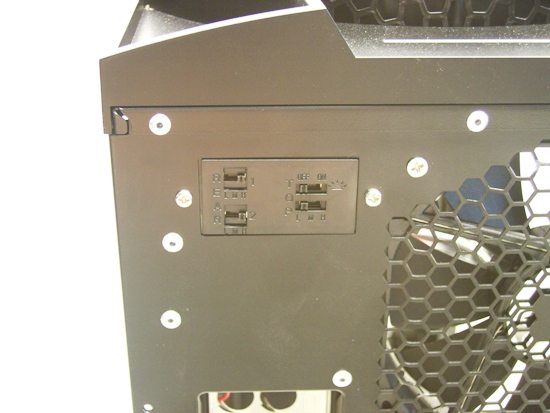

Nella parte più a sinistra, proprio nell’angolo, c’è un comodo sistema di switch costituito da quattro piccoli pulsanti che servono rispettivamente a :
- Accendere/Spegnere la ventola da 200mm
- Modificare la velocità della ventola da 200mm su tre posizioni (Low, Medium, High)
- Modificare la velocità della ventola posteriore da 120mm su tre posizioni (Low, Medium, High)
- Modificare la velocità della ventola posteriore da 120mm su tre posizioni (Low, Medium, High)
Subito sotto troviamo l’alloggiamento per le varie uscite della scheda madre, e più in basso sette alloggiamenti per schede video, audio e varie. Più a destra sono presenti due fori con guarnizioni in gomma per il passaggio di tubi di un eventuale sistema di raffreddamento a liquido. Più in basso troviamo invece l’alloggiamento per l’alimentatore, diventato un classico per i case Antec.
